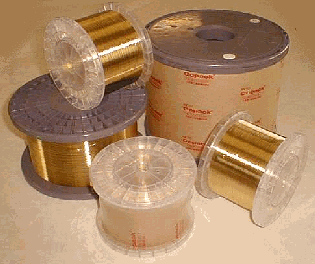

CT-Wire　(放電加工用ワイヤー電極)

ワイヤー電極の生産において品質に対する一切の妥協を許さない自信と信頼の証として、品質システム(ISO9001:2000年版)に引き続き環境マネジメントシステム　（ＩＳＯ14001：２００４年度版）の認証取得をしています。

ワイヤー放電加工機の超高精度化・高速加工化により、高精度のワイヤー電極が要求されるようになってきており、当社ではそのようなニーズにお応えするため、高品質・高性能のCT-Wireを製造販売しております。ISO9001取得で証明されたCT-Wireは、一元管理された生産管理システム・在庫管理システムによって適切な納期と安い価格で供給できる体制を取っております。

CT-Wireの特長

■高い寸法精度
外径寸法精度は±0.001mm以内、真円度は0.001mm以内で製造しています。

■優れた真直性　
カール・山数試験は当社独自の測定方法で厳密に行っています。

■安定した機械的特性
伸び・最大引張強さは自動検査測定器により厳密な検査を行い、バラツキの少ない安定した品質に管理しております。

■極めて滑らかな表面品質
電極線としての高特性を安定化するため伸線用ダイス、潤滑液等当社独自の管理方式を導入し、常にベストな状態で伸線を行っており、凹凸・ヨゴレ・キズの無い表面に仕上げております。

製品規格
■標準黄銅線ワイヤー電極　THシリーズ

材質	記号	公称線径 [mm]	最大引張強さ [N/mm2] { kgf/mm2}	伸び [%]	線径許容差 [mm]	真円度 [mm]
JIS C2800W	H	0.10, 0.15, 0.20	980 {100} 以上	0.4 以上	±0.001	0.001 以内
		0.25, 0.30	930 {95} 以上

■硬質黄銅線ワイヤー電極　RHシリーズ（New）

材質	記号	公称線径 [mm]	最大引張強さ [N/mm2] { kgf/mm2}	伸び [%]	線径許容差 [mm]	真円度 [mm]
JIS C2700W	H	0.20	980 {100} 以上	0.4 以上	±0.001	0.001 以内
		0.25, 0.30	930 {95} 以上

■亜鉛コーティングワイヤー電極　CZシリーズ

材質	公称線径 [mm]	引張強さ [N/mm2] { kgf/mm2}	伸び [%]	線径許容差 [mm]	真円度 [mm]
JIS C2700W	0.20, 0.25	910 {93} 以上	0.4以上	±0.001	0.001以内

■高速合金ワイヤー電極　SHシリーズ

材質	公称線径 [mm]	引張強さ [N/mm2]	伸び [%]	線径許容差 [mm]	導電率 [%IACS]
特殊配合 黄銅線	0.20, 0.25, 0.30	700以上	0.4以上	±0.001	25≦

{   } を付けて示してある単位は従来単位によるものであって参考値です。

ボビン形状

単位(mm)

ボビン形状記号	Dつば径	d1胴径	L外幅	W内幅	d2軸穴径	TH	CZ	SH
P3	130	80	110	90	20	○	×	×
P5	160	90	114	90	20	○	○	○
P10	200	90	134	110	25	○	×	○
P15	200	90	134	110	25	○	×	×
P20	250	110	140	110	32	○	○	○
DP30	280	200	220	180	73	○	○	○
D160	160	100	160	128	22	○	×	×
D200	200	125	200	160	25	○	○	○

詳細は各カタログをご参照ください。
